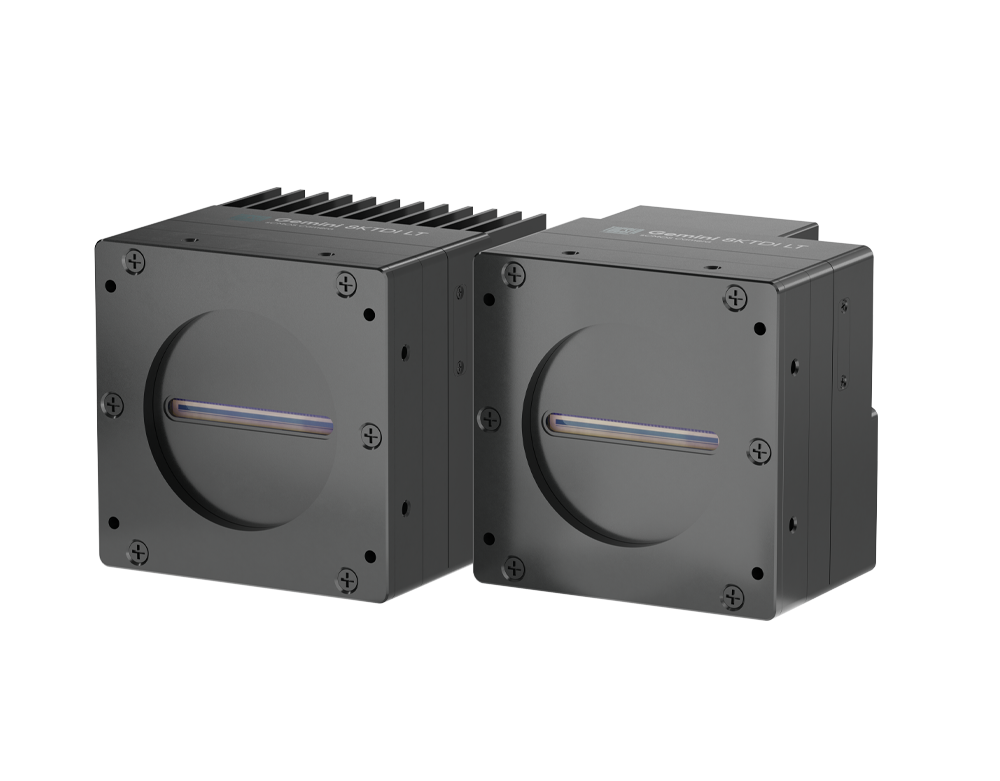

Gemini 8KTDI LT
轻量版高速TDI-sCMOS相机
- 180-1100nm
- 256 阶 TDI
- 500 KHz @ 8K
- CXP12 x 4 数据接口
- 风冷/自然散热
询 价
产品介绍
Gemini 8KTDI LT 是鑫图面向工业检测设备规模化应用打造的轻量化 TDI 成像平台。该平台在延续高性能 TDI 科学级定量成像能力的基础上，通过系统级工程重构，完成了紧凑型机身优化设计，适配工业场景对检测精度、运行效率与成本管控的核心需求。
-

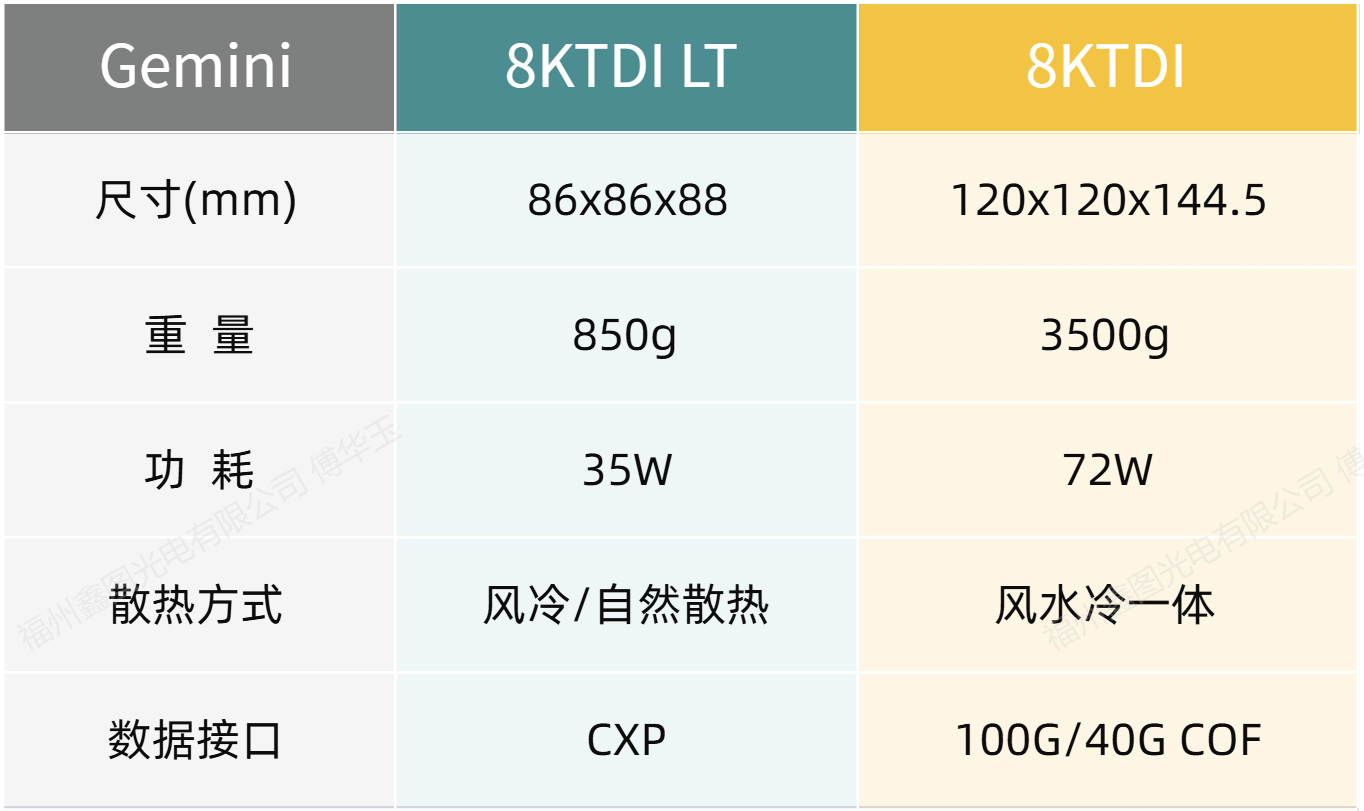

轻量版机身结构
适配产线高效集成需求体积缩 64%，重量减 75%，功耗降 50%，节省空间与电力资源
自然散热 / 风冷替代风水冷一体化结构，简化集成难度，降低维护成本
CXP标准工业接口兼容主流设备系统，缩短开发与调试周期
-

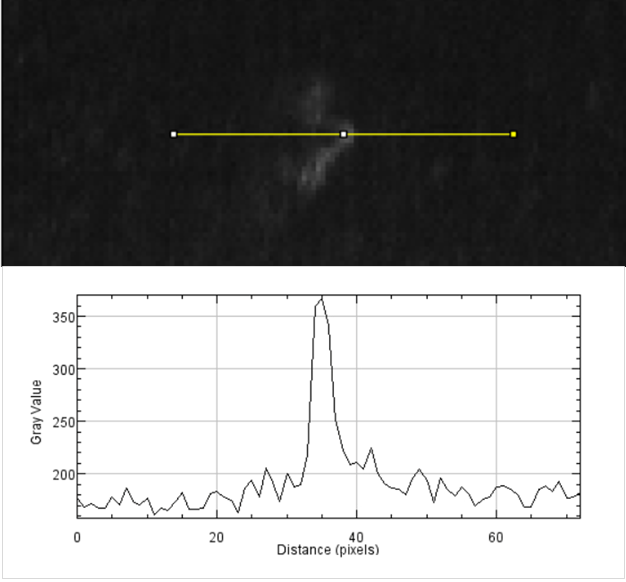

科学级定量成像

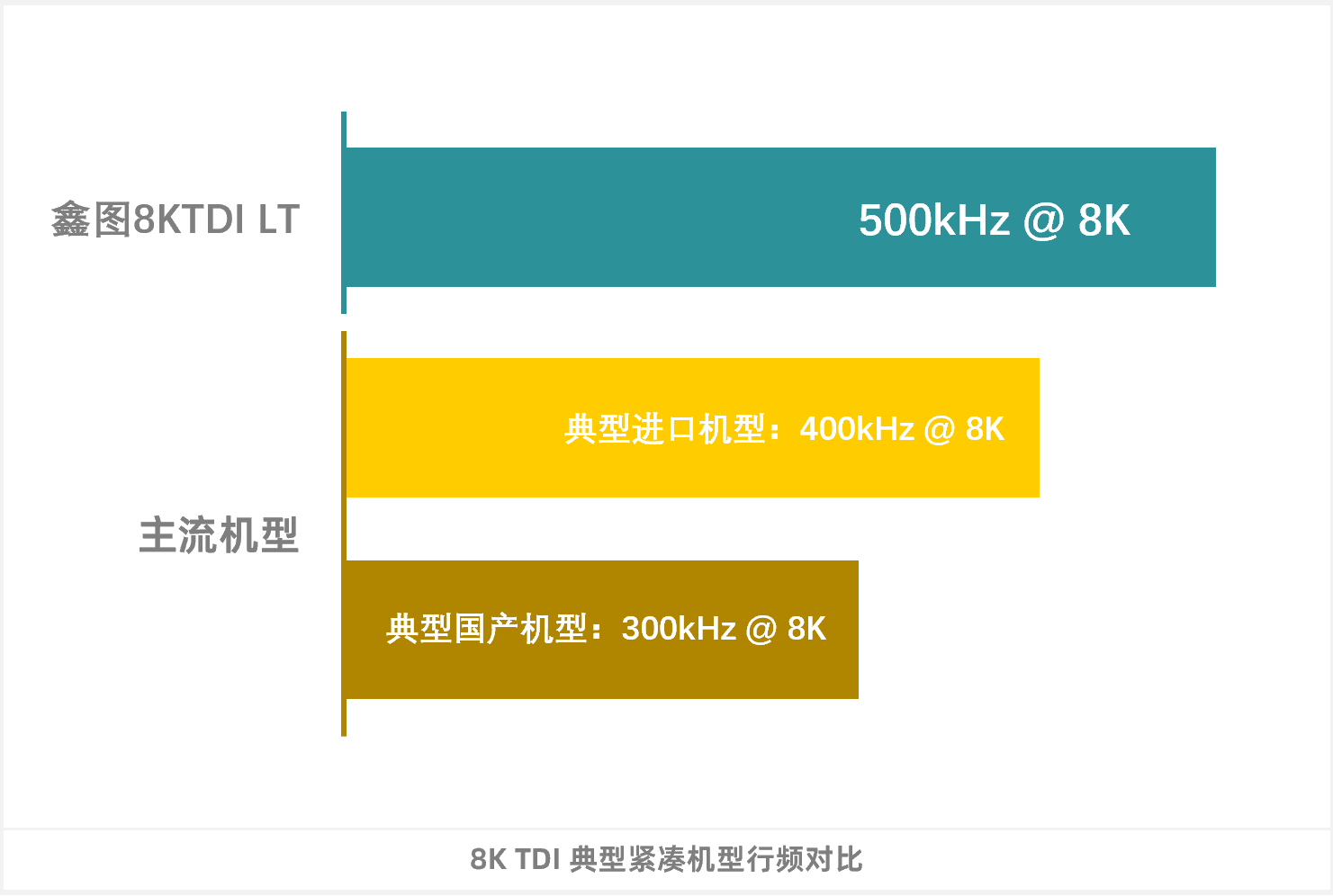

产线效率与良率双保障500KHz 行频达到工业同级相机先进水平，满足高通量检测效率需求

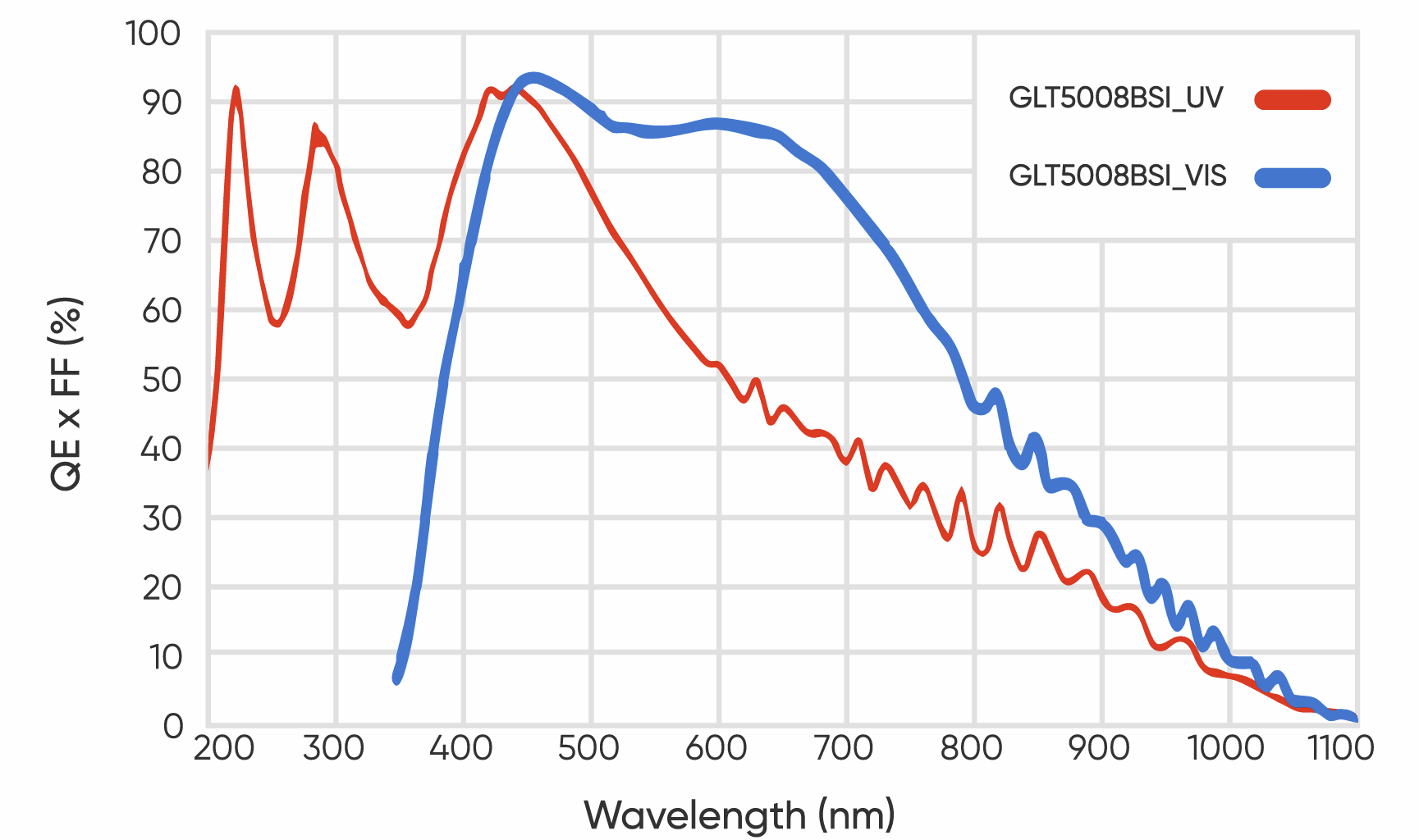

180~1100nm 宽光谱高灵敏度，覆盖紫外-可见光-近红外检测场景
50X 抗溢光(Anti-Blooming)技术，支持强光反射环境检测需求
精密温控 + PRNU/DSNU 精准校正，确保定量数据可靠性
-

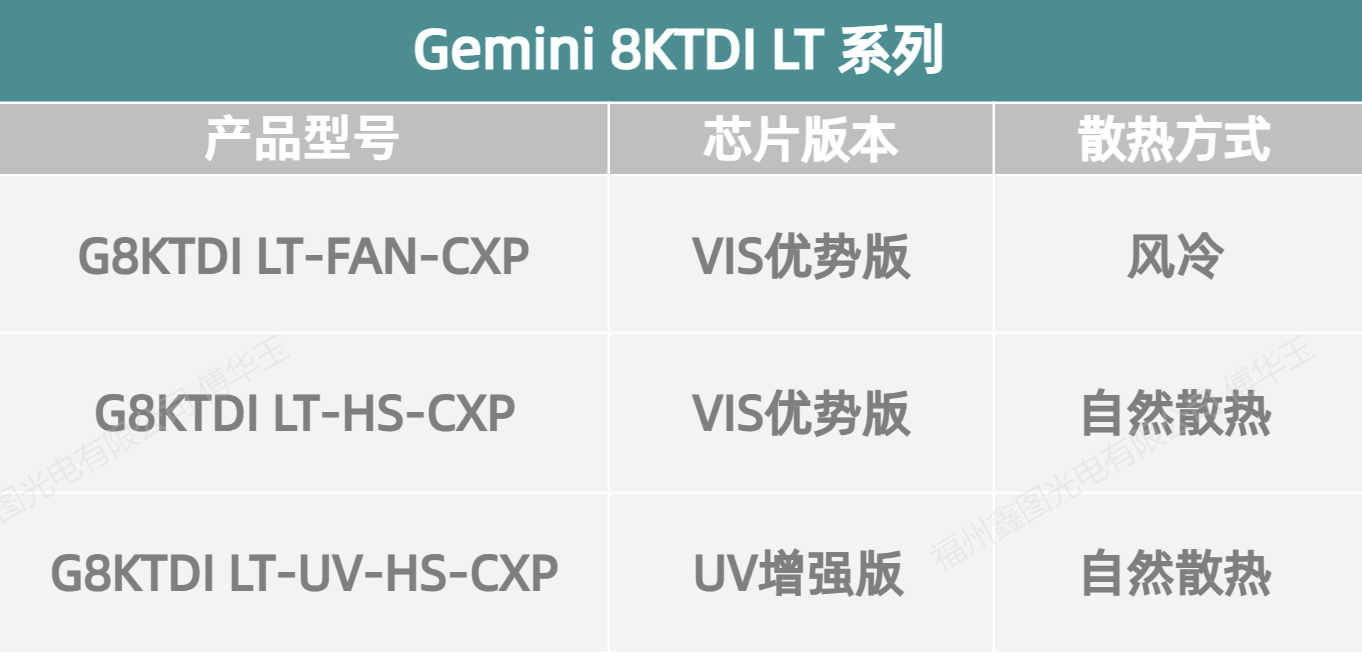

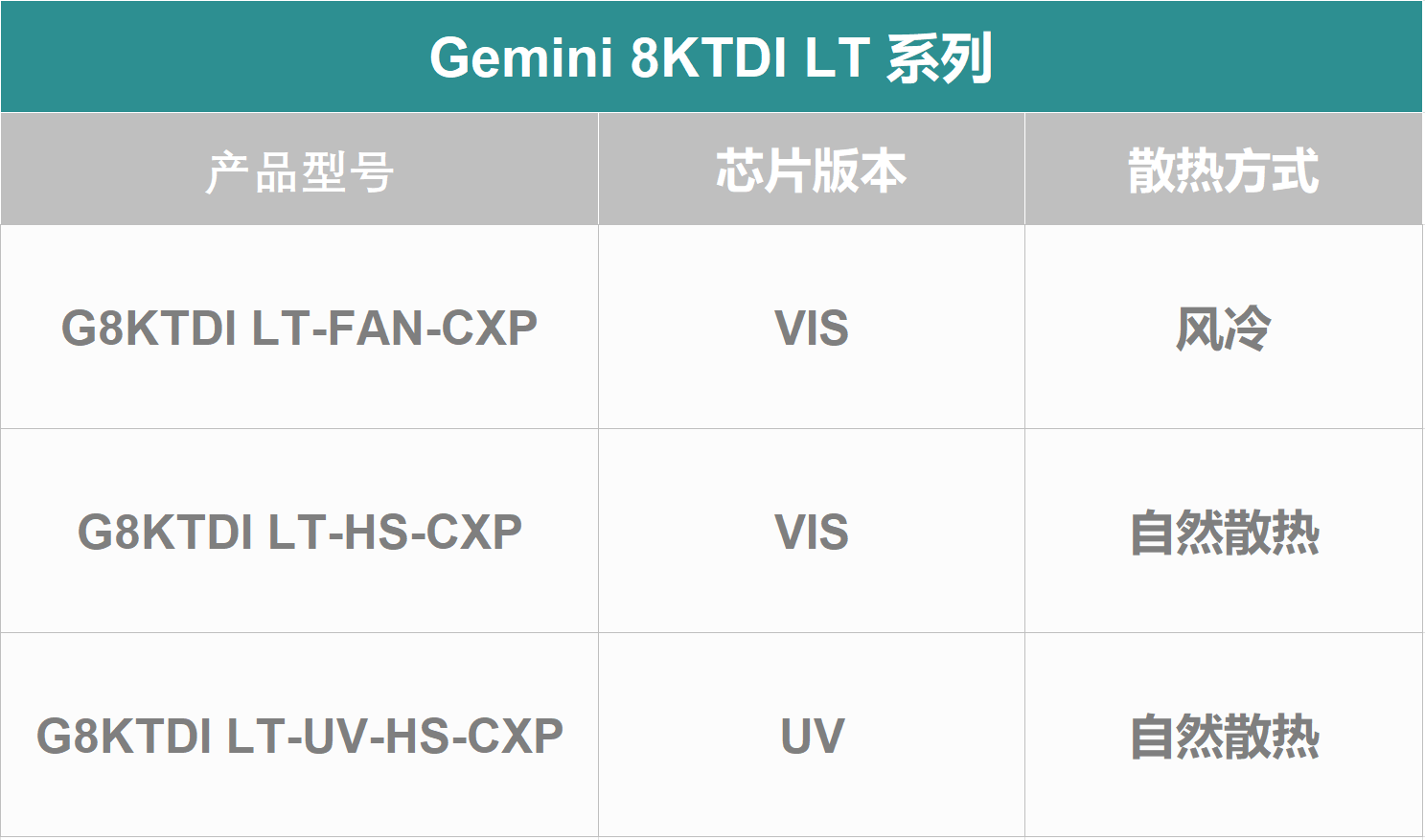

系列化机型矩阵
覆盖工业检测多元需求Gemini 8KTDI LT同步推出三款机型，匹配不同产线应用需求：
可见光(VIS)风冷结构：适配生物/工业灰度定量高标准检测
可见光(VIS)自然散热结构：适配半导体后道及工业宏观检测
紫外(UV)自然散热结构：适用于半导体后道及工业高精度微缺陷检测
技术参数 >
- 品名: Gemini 8KTDI LT
- 型号: G8KTDI LT-FAN-CXP，G8KTDI LT-HS-CXP，G8KTDI LT-UV-HS-CXP
- 传感器类型: BSI sCMOS TDI
- 彩色 / 黑白: 黑白
- 光谱范围: 180 nm - 1100 nm
- 量子效率: ≥ 63.9%@266 nm, ≥ 93.4%@440 nm
- 有效像素数: P1：8208x256; P2：8208x32
- 行频: 500KHz@8bit，410KHz@10bit，380KHz@12bit
- 像素尺寸: 5 µm x 5 µm
- 位深: 8/10/12bit
- 暗电流: ≤1000e-/p/s@10℃，≤7000e-/p/s@0℃
- 触发模式: 触发输入，扫描方向输入
- 触发输出: Strobe out
- 数据接口: CXP12 x 4
- 光学接口: M58*0.75
- 电源: 35W / 12V ~ 24 V
- 制冷方式: 风冷，自然散热
- 备注: 如需了解更多技术参数信息，请下载产品技术规格书查看
