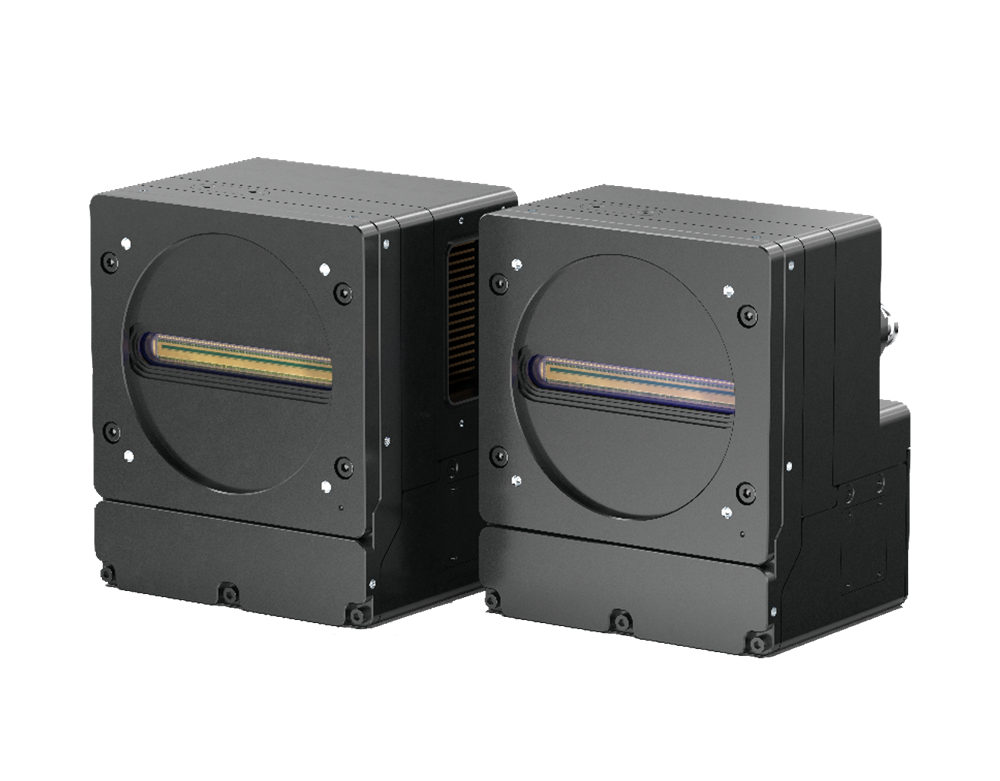

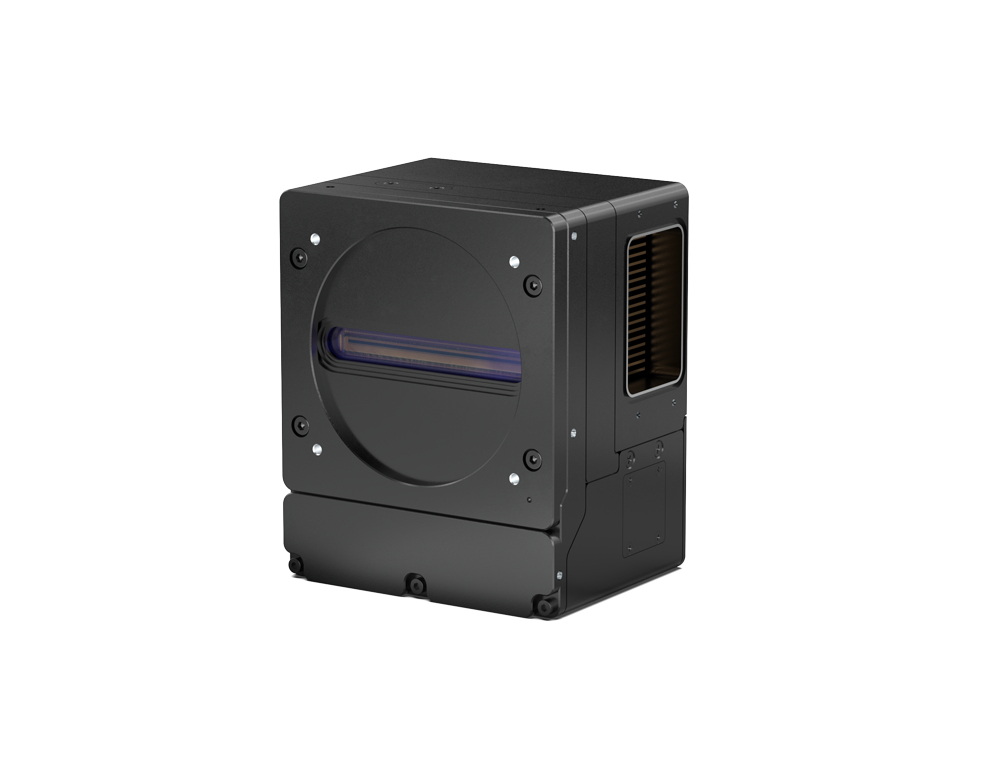

Gemini 16KTDI
高速TDI-sCMOS相机
- 300-1100nm
- 256 阶 TDI
- 500 MHz @ 16K 高行频
- 100G CoF 数据接口
- 0℃ 芯片低温制冷
询 价
产品介绍
Gemini 16KTDI 专为大画幅工业扫描检测设计，提供 16K 高分辨率成像解决方案。该产品具备 300–1100 nm 宽光谱响应能力，在可见光 450 nm 波段量子效率高达 92.4%；搭载 100G CoF 高速接口，行频可达 500 KHz；配合稳定的制冷降噪技术，可有效抑制设备高速运行时产生的热噪声干扰，助力高端装备实现更高精度与运行效能。
-

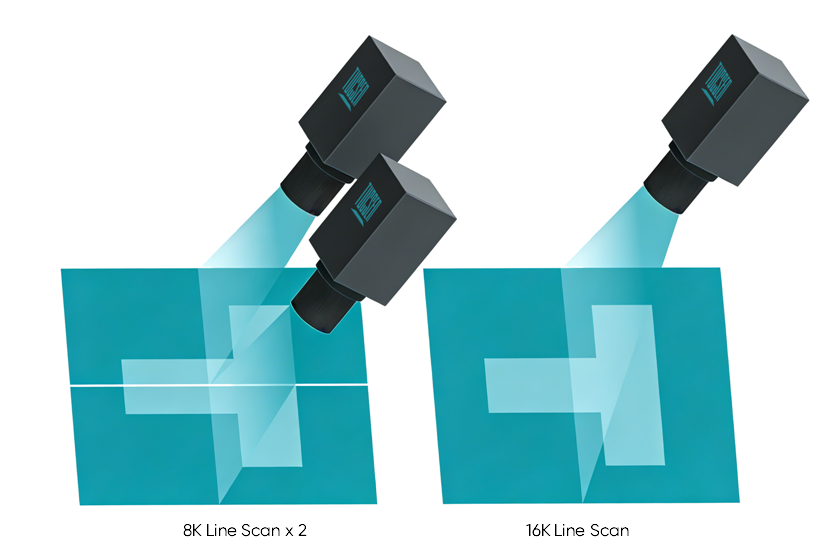

16K更高分辨率
16K分辨率可覆盖更宽幅面，在面板、晶圆、印刷检测中可减少扫描次数，提升产线节拍与效率；同时还能减少横向相机拼接，消除拼接缝与标定误差，提升检测一致性与边缘精度，更适配大尺寸 / 高精度高速检测场景。
-

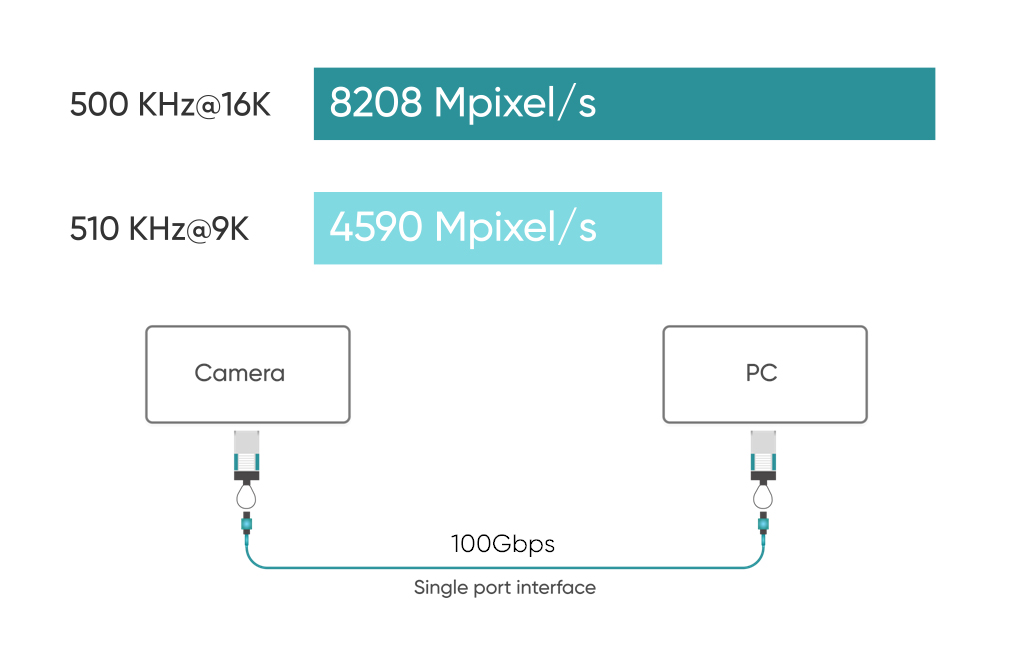

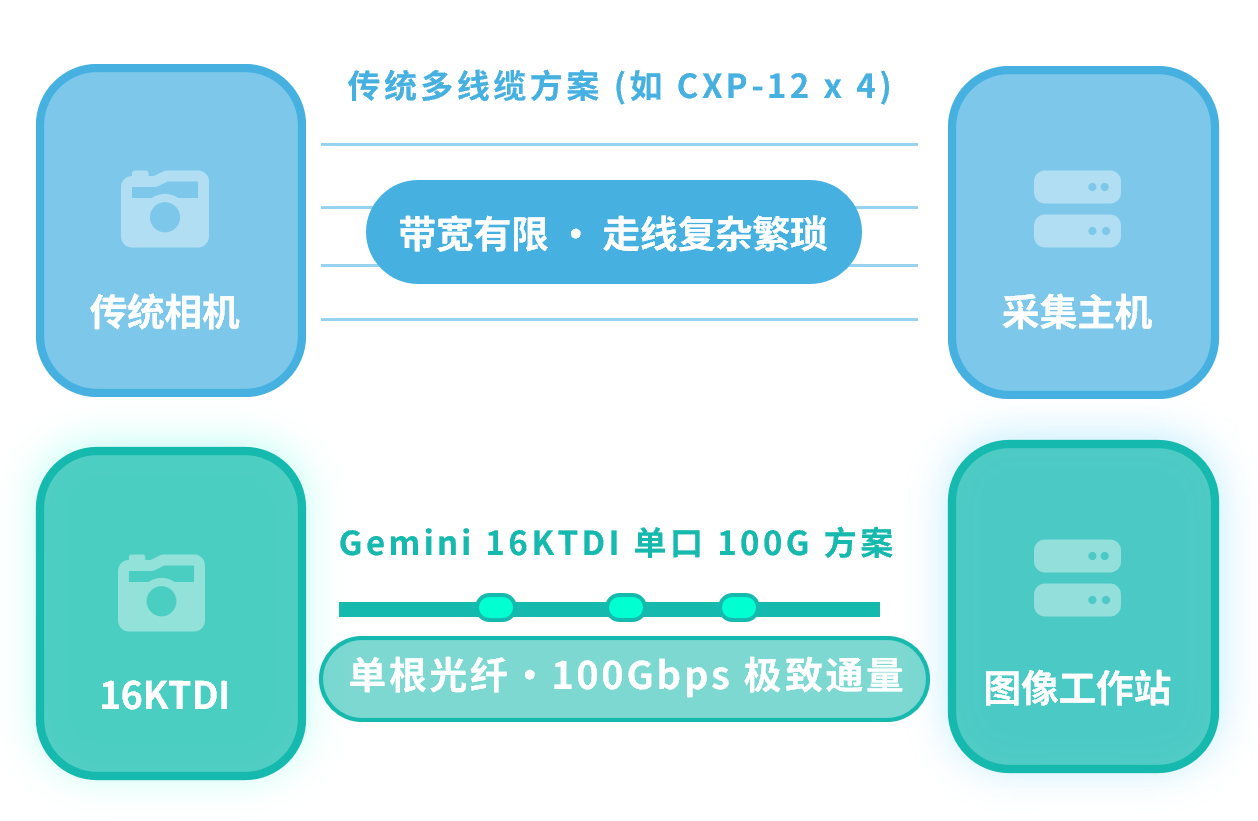

100G CoF 高速接口
100G CoF（CoaXPress-over-Fiber）是 CoaXPress 2.0 的光纤扩展方案。单接口支持100Gbps 带宽，具有长距抗干扰传输、低延迟与易集成优势，尤其适配超大数据通量仪器集成需求。
-

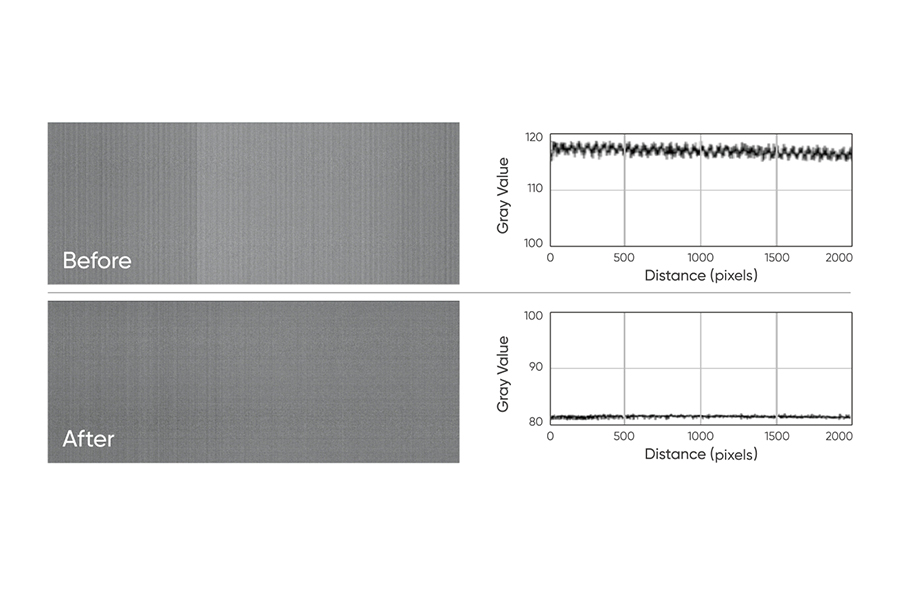

0℃ 稳定制冷
高端挑战性检测应用中，对缺陷的检测要求非常高，即使是1~2DN的灰阶抖动都会影响检测结果。鑫图的制冷技术经过市场的长期验证，不仅能够对感光芯片实行精准的低温控制，还能使相机在长时间工作中保持0℃稳定制冷。如图所示，鑫图相机制冷后具有更均一的成像背景和更低的噪声水平，可以为高精度缺陷检测提供更精准可靠的数据支撑。
技术参数 >
- 型号: Gemini 16KTDI
- 传感器类型: BSI sCMOS TDI
- 彩色 / 黑白: 黑白
- 光谱范围: 350 nm - 1100 nm
- 量子效率: 典型值：VIS: 92.4%@450 nm
- 有效像素数: P1: 16416 pixels×256 stages; P2: 16416 pixels×32 stages
- 最大行频: 500 KHz@16K
- 像素尺寸: 5 µm x 5 µm
- 位深: 8/10/12bit
- 暗电流: 典型值：54.0 e-/p/s@10℃（校正后）
- 触发模式: 触发输入，扫描方向输入
- 触发输出: Strobe out
- 数据接口: 100G CoF QSFP28
- 光学接口: M90 / M95，用户可定制
- 电源: 120 W / 21 V-27 V
- 制冷方式: 热抽排，气冷
- 备注: 如需了解更多技术参数信息，请下载产品技术规格书查看
显示更多
应用方向 >
下载 >
-
软件 - SamplePro(TDIPro)_V1.1.12.0
-
Gemini 16KTDI 产品手册
